Szyby zespolone
Rodzaje szyb zespolonych
We współczesnym budownictwie przed przeziernymi przegrodami budowlanymi stawianych jest szereg zadań. Dzięki nowoczesnym rozwiązaniom szyba zespolona może chronić przed utratą ciepła, zabezpieczać przed nadmiernym nagrzewaniem, chronić przed hałasem i stanowić czasową ochronę przed włamaniem.
Szyba zespolona to zespół składający się z co najmniej dwóch szyb, tworzących komorę międzyszybową zawierającą powietrze lub inne gazy, oddzielonych od siebie i uszczelnionych na całym obwodzie z zastosowaneim kilkustopniowego procesu zespalania przy użyciu ramki dystansowej, mas uszczelniających i substancji adsorbujących parę wodną.

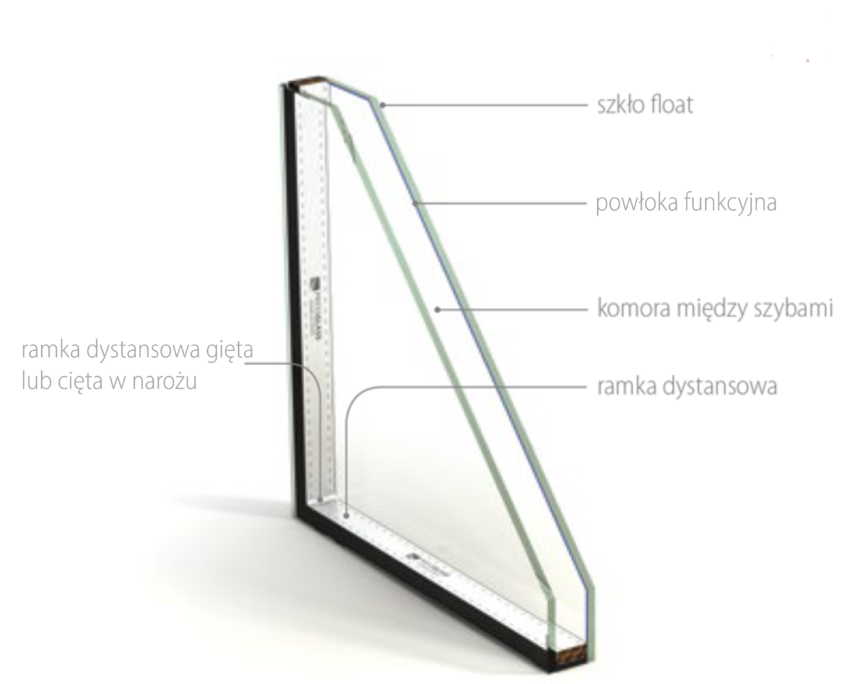

Budowa szyby zespolonej
Szyba dwukomorowa
Szczelność
Jednym z istotnych kryteriów branych pod uwagę przy ocenie szyb zespolonych jest ich szczelność przed wnikaniem wilgoci do wnętrza szyby i stratą gazu, którym wypełnione są szyby dla poprawienia parametrów termicznych czy dźwiękoizolacyjnych.
Obecne rozwiązania stosowane przez PRESS GLASS zapewniają wysoką szczelność szyb zespolonych dla uszczelnień z ramką dystansową giętą lub ciętą w narożach.
Altimeter
Wyrównywanie ciśnienia w szybie zespolonej ma na celu minimalizowanie zjawiska odkształcenia szkła oraz ryzyka uszkodzenia mechanicznego szyby zespolonej. Oba te zjawiska powstają na skutek różnicy ciśnienia i temperatury pomiędzy miejscem produkcji i miejscem montażu.
Ugięcie szkła ze względu na zmianę ciśnienia przy zmianie wysokości (m n.p.m.):
a) szyba bez ugięć – wysokość produkcji szyb zespolonych
b) szyba wklęsła – wysokość poniżej produkcji szyb zespolonych
c) szyba wypukła – wysokość powyżej produkcji szyb zespolonych
Wykorzystując urządzenie ISO Altimeter PROFESSIONAL dopasowujemy objętość gazu wewnątrz szyby zespolonej do warunków panujących w miejscu montażu – biorąc pod uwagę ciśnienie atmosferyczne oraz temperaturę. Dzięki temu ciśnienie w przestrzeni międzyszybowej zostaje wyrównane z ciśnieniem zewnętrznym w miejscu montażu, a szyba zespolona jest względnie płaska. Proces ten eliminuje potrzebę jakiejkolwiek dodatkowej obróbki po zamontowaniu szyby.
Dobór wymiarów, budowy, rodzaju użytych szkieł, właściwości szyby zespolonej powinien wynikać z obliczeń projektowych uwzględniających warunki jej zastosowania. Odpowiedzialność za te obliczenia leży po stronie klienta.
Wymagania dotyczące realizacji zamówień szyb z wyrównaniem ciśnienia tzw. Altimetr:
- wyrównywanie ciśnienia wymagane jest dla wysokości montażu szyb/okien powyżej 700 m n.p.m.
- minimalna szerokość ramki dystansowej wynosi 12 mm
- montaż szprosów jest dopuszczalny z zastosowaniem tylko szkła hartowanego i wymaganą różnicą 6 mm pomiędzy grubością ramki, a szprosu
- w szybach zespolonych o nieregularnych kształtach (figury) możliwe jest wyrównanie ciśnienia, o ile mieści się to w zakresie wcześniejszych procesów produkcyjnych
- maksymalna wysokość transportu nie może przekraczać dwukrotnej różnicy wysokości montażu, a produkcji
Dane niezbędne do przyjęcia zamówienia:
- średnia temperatura zewnętrzna miejsca instalacji szyby
- maksymalna temperatura wewnątrz pomieszczenia, w którym jest montowana szyba
- wysokość montażu
- wysokość transportu
Szyby w nowym wymiarze
W PRESS GLASS produkujemy szyby zespolone w maksymalnym wymiarze 3200 x 7000 mm.
Najmniejsze szyby zespolone są dostępne w wymiarze 180 x 350 mm.
